Với các yêu cầu ngày càng tăng về thu nhỏ và độ tin cậy cao của các thiết bị trong các trường tần số cao như liên lạc 5G, radar gắn trên xe và các mô-đun vi sóng, LTCC (công nghệ gốm sứ đồng nhiệt độ thấp) đã trở thành một trong những công nghệ chính trong lĩnh vực đóng gói điện tử. Vì vậy, mô -đun LTCC được xử lý từ nguyên liệu thô đến các sản phẩm cuối cùng như thế nào? Hôm nay, chúng tôi sẽ đưa bạn hiểu sâu sắc về dòng chảy cốt lõi củaLTCC.
LTCClà một công nghệ đồng khởi động một chất nền gốm đa lớp với mạch dây dẫn bên trong ở nhiệt độ thấp. Tính năng lớn nhất của nó là nó có thể đạt được hệ thống dây mật độ cao, tích hợp thành phần thụ động nhúng và bao bì cấu trúc ba chiều. Toàn bộ quy trình sản xuất bao gồm nhiều bước chính, từ chuẩn bị nguyên liệu thô đến lô hàng sản phẩm cuối cùng và mỗi liên kết đóng vai trò quyết định trong hiệu suất và chất lượng sản phẩm.
1. Chuẩn bị băng gốm thô (đúc băng)
Quá trình bắt đầu với bùn gốm. Bột gốm được trộn đều với bột thủy tinh, chất kết dính, hóa dẻo, dung môi, v.v., sau đó được nghiền bóng để tạo thành một bùn gốm đồng đều. Sau đó, bùn được phủ đều trên màng sóng mang bằng cách cạo lớp phủ để tạo thành một "băng màu xanh lá cây" với độ dày có thể điều khiển, nghĩa là một tấm gốm thô.
2. Làm khô và cắt
Sau khi băng màu xanh lá cây được sấy khô trong môi trường nhiệt độ không đổi, nó được cắt thành một kích thước phù hợp cho bố cục mạch, thường là trong các mảnh vuông nhỏ hoặc cắt theo các bản vẽ thiết kế sản phẩm.
3. Thông qua Punching & Filling
Trên mỗi lớp băng gốm, các lỗ được đấm bằng laser hoặc phương tiện cơ học để tạo kết nối điện giữa các lớp. Sau đó, bùn kim loại (như palladi bạc hoặc bạc) được lấp đầy vào những cái này thông qua các lỗ để tạo thành một con đường dẫn điện.
4. In mạch dây dẫn (in màn hình)
Mẫu mạch được in trên mỗi lớp băng màu xanh lá cây bằng quy trình in màn hình. Các vật liệu dây dẫn thường được sử dụng là hợp kim bạc, đồng hoặc bạc, tùy thuộc vào môi trường sử dụng cuối cùng và các yêu cầu tần số.
5.

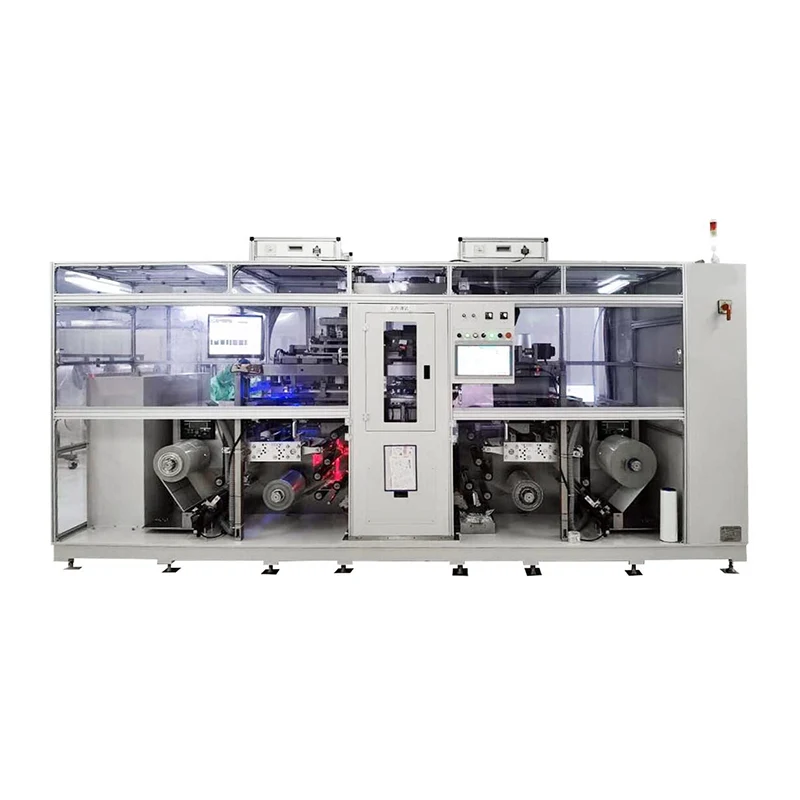

Chính xác xếp nhiều băng gốm được xử lý theo các bản vẽ thiết kế để đảm bảo căn chỉnh mạch. Sau đó nhấn cấu trúc nhiều lớp với nhau bằng cách nhấn nóng hoặc nhấn đẳng cấp để làm cho nó toàn bộ, sẵn sàng cho việc thiêu kết tiếp theo.
6
Đây là liên kết cốt lõi của công nghệ LTCC. Cơ thể màu xanh lá cây nhiều lớp được đặt trong lò thiêu kết và được làm nóng đến khoảng 850 ° C dưới bầu không khí được kiểm soát để thiêu kết ma trận gốm và dây dẫn kim loại cùng một lúc. Quá trình này đạt được hình dạng cấu trúc và bảo dưỡng mạch.
7. Xử lý bài
Sau khi thiêu kết, mô -đun LTCC có thể được kim loại hóa, cắt laser, đánh bóng, khoan, đóng gói và các bước khác theo nhu cầu. Đôi khi một lớp phủ bảo vệ được thêm vào thử nghiệm bề mặt hoặc chức năng được thực hiện để đảm bảo rằng hiệu suất sản phẩm đáp ứng các yêu cầu đặc tả.
Trong toàn bộ quá trình sản xuất, một số liên kết đặc biệt quan trọng:
Độ dày và tính đồng nhất của băng gốm: ảnh hưởng trực tiếp đến các tính chất điện môi và độ chính xác kích thước của mô -đun cuối cùng;
Chất lượng lấp đầy lỗ chân lỗ: liên quan đến hiệu suất và độ tin cậy của điện;
Áp lực cán và độ chính xác liên kết: Xác định tính toàn vẹn và tính nhất quán của các mạch bên trong;
Kiểm soát đường cong nhiệt độ thiêu kết: Đảm bảo khớp nhiệt giữa vật liệu gốm và dây dẫn để tránh nứt hoặc phân tách.
So với các quy trình PCB hoặc HTCC truyền thống,LTCCCó nhiều lợi thế như tổn thất thấp, hiệu suất tần số cao tốt, tích hợp cao, kích thước nhỏ và độ ổn định môi trường mạnh mẽ. Đặc biệt là trong các lĩnh vực truyền thông tần số cao, các mô-đun radar, hệ thống điện tử và hệ thống vi mô y tế, LTCC đã trở thành một trong những công nghệ cơ bản không thể thiếu.
Thông qua quy trình LTCC trưởng thành và ổn định, các doanh nghiệp không chỉ có thể cung cấp các mô-đun điện tử chất lượng cao tùy chỉnh, mà còn đạt được sự cân bằng giữa sản xuất hàng loạt và kiểm soát chi phí để đáp ứng nhu cầu thị trường luôn thay đổi.
Hiểu quá trình của LTCC sẽ giúp khách hàng hiểu toàn diện hơn về các lợi thế và các kịch bản áp dụng của công nghệ này. Đối với những khách hàng đang tìm kiếm các giải pháp đóng gói tần số cao và tích hợp cao, LTCC chắc chắn là một tuyến công nghệ đáng tin cậy. Chúng tôi hoan nghênh tất cả các loại nhu cầu hợp tác và tùy biến, và mong muốn cung cấp cho bạn các giải pháp mô -đun mạch gốm chuyên nghiệp hơn.
Nếu bạn cần thêm thông tin kỹ thuật hoặc hỗ trợ sản phẩm, xin vui lòngLiên hệ với chúng tôi.
