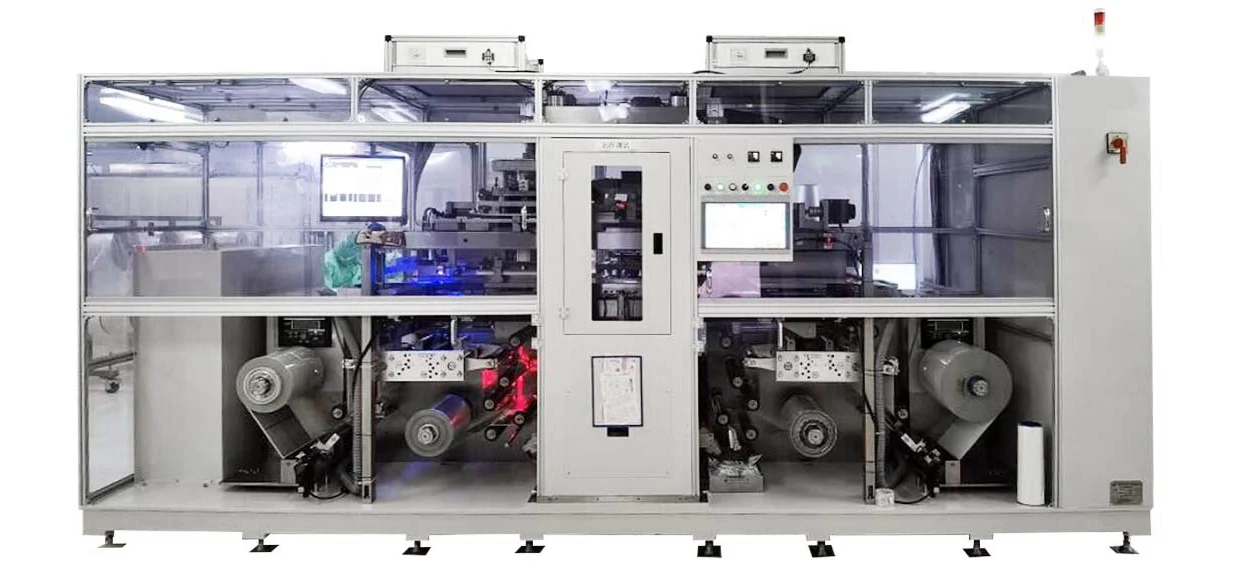

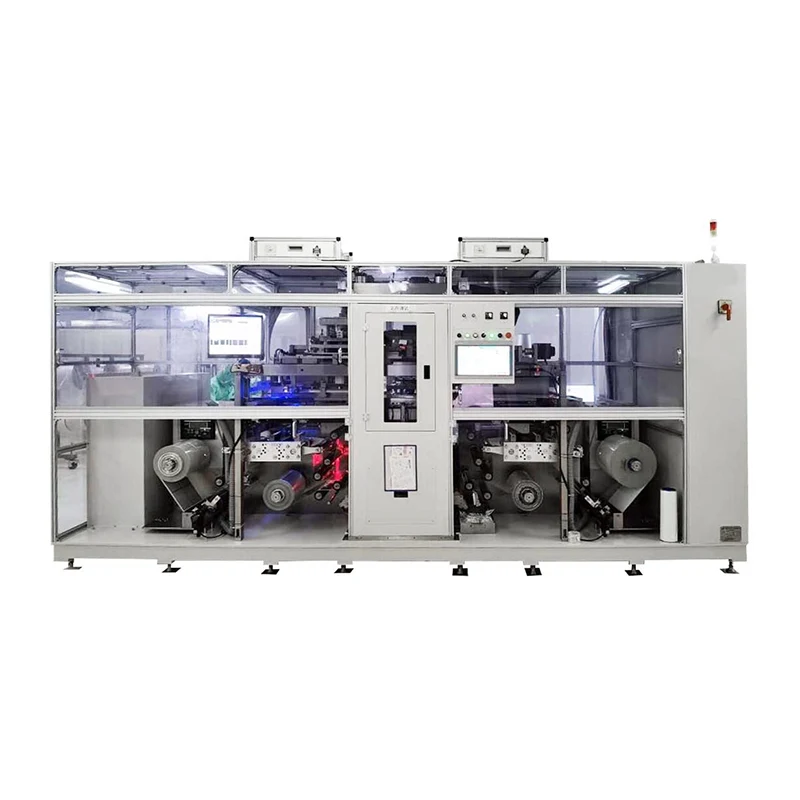

Máy xếp chồng MLCC tự động

Ứng dụng:

Máy cán màng được sử dụng để cắt màng trống của màng gốm cán và màng gốm in thành các miếng vuông, sau đó lấy và căn chỉnh chúng bằng một cánh tay cơ khí. Sau đó, chúng được ép và ép theo chương trình đã cài đặt để tạo thành một khối có cấu trúc bên trong của MLCC.

Nguyên lý làm việc là lắp cuộn màng gốm trắng vào vị trí cuộn bên phải của máy cán; Sau khi in, cuộn màng gốm được lắp vào vị trí cuộn bên trái của máy cán; Sau đó, theo yêu cầu của quy trình, chương trình được thiết lập và cánh tay robot bóc vỏ sẽ lấy các màng khác nhau. Sau khi căn chỉnh tự động, các màng được xếp chồng lên nhau và được điều áp. Cuối cùng, cánh tay robot lấy các khối xếp chồng lên nhau và đặt vào khay tiếp nhận.

Kích thước tổng thể của máy: Host 4350mm (L) x1600mm (w) x2500mm (H).

Máy xếp chồng MLCC tự động YISENRONG bao gồm một giá đỡ, cơ cấu chuyển cuộn bên điện cực, cơ cấu chuyển cuộn bên điện cực, bàn làm việc bóc bên điện cực, bàn làm việc bóc bên bìa, bộ điều khiển xử lý màng và cơ chế căn chỉnh, cơ chế áp suất, bộ điều khiển nhận vật liệu và hệ thống điện. Đáy giá được hàn các đoạn thép, đảm bảo độ ổn định và chính xác của thiết bị. Các khu vực khác được thiết kế bằng khung định hình và vật liệu PVC trong suốt để đóng kín, giúp nhìn rõ bên trong và dễ vận hành.

Điều kiện sử dụng

Áp suất khí nén 0,5-0,7MPa

Tốc độ dòng khí nén 200L/phút

Nguồn điện AC 380V+10% 50Hz

Công suất tối đa 30 kW

Nhiệt độ 20-30oC

Độ ẩm 60 ± 10%

Các biện pháp phòng ngừa an toàn khi vận hành thiết bị cơ khí:‌

A. Mang thiết bị bảo hộ đúng cách.‌

‌B. Tiến hành kiểm tra an toàn thiết bị.‌

C. Thực hiện theo quy trình vận hành và các biện pháp giảm thiểu rủi ro:‌

Không chạm vào các bộ phận chuyển động (ví dụ: máy cắt, bánh ròng rọc) bằng tay.

Không điều chỉnh, đo lường hoặc làm sạch các mảnh vụn bằng tay trong quá trình vận hành.

Đối với các hoạt động hợp tác nhiều người, hãy làm rõ việc phân chia trách nhiệm để tránh việc vô tình kích hoạt các thiết bị điều khiển.

D. Bảo trì thiết bị và chuẩn bị khẩn cấp:‌

Thực hiện bảo trì, bảo dưỡng định kỳ.

Vệ sinh sạch sẽ thiết bị sau khi sử dụng; kiểm tra các bộ phận bị mòn (ví dụ: máy cắt, vòng bi) và thay thế chúng kịp thời.

Thường xuyên kiểm tra các thiết bị an toàn (ví dụ: vỏ bảo vệ, công tắc dừng khẩn cấp); loại bỏ trái phép đều bị cấm.

E. Ứng phó khẩn cấp:‌

Trong trường hợp xảy ra sự cố hoặc tai nạn bất ngờ, hãy cắt điện ngay lập tức và báo cáo sự cố; không cố gắng sửa chữa thiết bị khi nó đang chạy.

Thời gian giao hàng: 90 ngày.
