HTCC (CO - CO - Gốm được bắn) liên quan đến việc trộn bột gốm với các chất phụ gia như dung môi, chất kết dính, chất phân tán và chất dẻo để tạo thành bùn. Băng gốm xanh có được thông qua công nghệ đúc băng. Sau khi cắt chúng thành các bộ phim có kích thước cố định, khoan laser được thực hiện. Công nghệ in màn hình được sử dụng để lấp đầy các lỗ và mạch thiết kế trên mỗi lớp với các kim loại như vonfram, molybdenum và molybdenum - mangan. Sau đó, các cơ thể màu xanh lá cây được nhiều lớp, ép, cắt và thiêu kết. Cuối cùng, kết nối thẳng đứng giữa các lớp khác nhau đã đạt được và sự kết hợp giữa kim loại và gốm được hoàn thành.

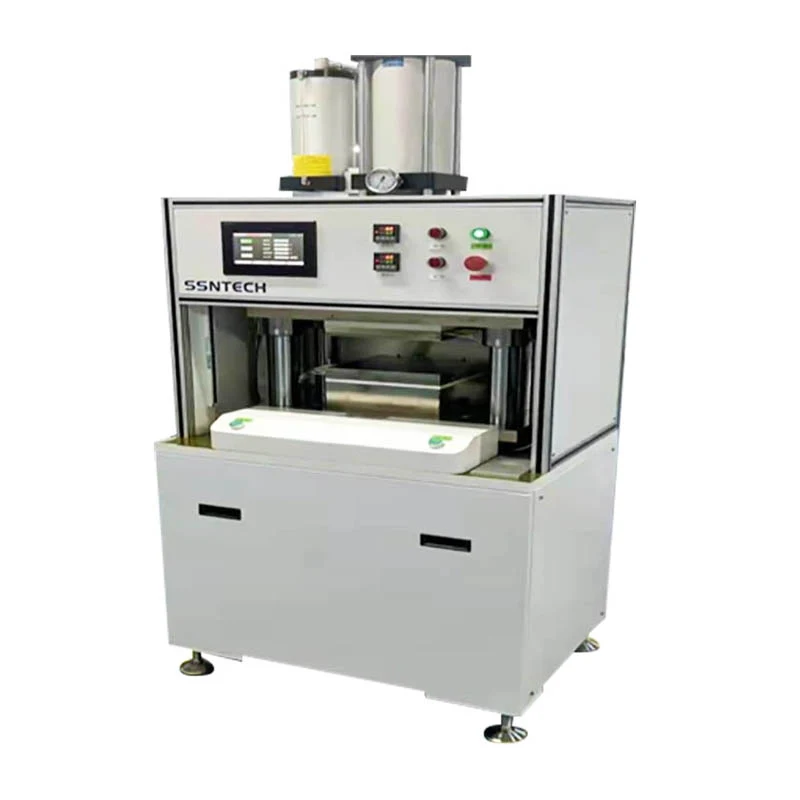

CácMáy làm phẳng HTCClà một thiết bị chính được thiết kế đặc biệt để xử lý các tấm gốm xanh HTCC và các sản phẩm liên quan, và nó đóng một vai trò quan trọng trong quy trình HTCC. Chức năng chính của nó là làm phẳng chính xác các tấm gốm xanh HTCC, đảm bảo độ phẳng và độ ổn định của các tấm gốm xanh trong quá trình xử lý tiếp theo, do đó cải thiện hiệu quả chất lượng và hiệu suất của các sản phẩm cuối cùng.
1. Chức năng và nguyên tắc của thiết bị
(1) Tổng quan về chức năng
Tấm gốm màu xanh lá cây làm phẳng: Nó có thể làm phẳng các mẫu bùn được nâng lên đầy đủ hoặc in trên các tấm gốm màu xanh lá cây HTCC đúc trong điều kiện nhiệt độ và áp suất cụ thể. Bằng cách kiểm soát chính xác áp suất và nhiệt độ, sự không đồng đều trên bề mặt của các tấm gốm xanh được loại bỏ, cung cấp một nền tảng tốt cho các quá trình tiếp theo như cán và thiêu kết.
Ứng dụng áp suất đồng đều: Nó có thể nhận ra áp lực đồng đều của các vật liệu sản phẩm. Trong quá trình sản xuất các sản phẩm HTCC, áp lực đồng đều là rất quan trọng. Nó có thể đảm bảo rằng tất cả các phần của các tấm gốm xanh được nhấn mạnh một cách đồng đều, tránh các khiếm khuyết như biến dạng và phân tách do áp lực không đồng đều, cải thiện đáng kể tính ổn định và nhất quán của các sản phẩm và giảm tốc độ khiếm khuyết.
(2) Nguyên tắc làm việc
Dựa trên lý thuyết về độ co giãn và độ dẻo, đầu áp suất của thiết bị được sử dụng để áp dụng áp lực cho các tấm gốm xanh HTCC. Khi đầu áp lực tác động lên các tấm gốm xanh, các tấm gốm xanh trải qua biến dạng đàn hồi dưới áp lực. Với sự gia tăng áp suất liên tục, các tấm gốm xanh dần dần đi vào giai đoạn biến dạng dẻo, do đó nhận ra sự điều chỉnh và làm phẳng không đồng đều bề mặt. Đồng thời, thiết bị được trang bị hệ thống kiểm soát áp suất và nhiệt độ chính xác để đảm bảo tính ổn định của áp suất và nhiệt độ trong quá trình làm phẳng, đáp ứng các yêu cầu về quá trình làm phẳng của các tấm gốm xanh HTCC khác nhau.
2. Các tính năng và lợi thế của thiết bị
(1) Kiểm soát áp suất chính xác cao
Quy định áp suất chính xác: Nó áp dụng một hệ thống thủy lực tiên tiến và các cảm biến áp suất chính xác cao, có thể nhận ra sự điều chỉnh của áp suất làm phẳng với độ chính xác của quy định là ± 0,1MPa. Cho dù đó là cho các tấm gốm xanh mỏng hoặc các vật liệu đặc biệt đòi hỏi áp suất cao để làm phẳng, áp suất có thể được thiết lập chính xác và được kiểm soát để đảm bảo tính nhất quán và ổn định của hiệu ứng làm phẳng.
Tính đồng nhất áp suất cao: Thông qua cấu trúc đầu áp suất được thiết kế tối ưu và hệ thống phân phối áp suất, nó đảm bảo rằng áp suất được phân phối đồng đều trong toàn bộ khu vực làm phẳng, với độ lệch áp suất của E ESS so với ± 1%. Tính năng này có hiệu quả tránh các vấn đề như biến dạng và vết nứt của các tấm gốm xanh do áp lực cục bộ quá mức hoặc không đủ, cải thiện đáng kể chất lượng và năng suất sản phẩm.
(2) Kiểm soát nhiệt độ chính xác
Phạm vi kiểm soát nhiệt độ rộng:Máy làm phẳng HTCCđược trang bị hệ thống kiểm soát nhiệt độ và sưởi ấm hoàn chỉnh, với phạm vi kiểm soát nhiệt độ từ nhiệt độ phòng đến 200, có thể đáp ứng các yêu cầu nhiệt độ của các vật liệu tấm gốm xanh HTCC khác nhau trong quá trình làm phẳng. Cho dù đó là cho nhiệt độ - vật liệu tấm gốm xanh đặc biệt nhạy cảm hoặc điều kiện nhiệt độ theo quy trình thông thường, có thể đạt được sự điều chỉnh và kiểm soát chính xác.
Độ chính xác kiểm soát nhiệt độ cao: Nó áp dụng thuật toán kiểm soát nhiệt độ thông minh PID, kết hợp với các cảm biến nhiệt độ chính xác cao, với độ chính xác kiểm soát nhiệt độ là ± 1. Một môi trường nhiệt độ ổn định có lợi cho dòng chảy đồng đều và biến dạng dẻo của các vật liệu bên trong các tấm gốm xanh, đảm bảo hiệu ứng làm phẳng trong khi giảm tác động của biến động nhiệt độ đến hiệu suất của các tấm gốm xanh.
(3) Hiệu suất hoạt động hiệu quả và ổn định
Thiết kế cấu trúc độ tin cậy cao: Khung chính được làm bằng thép cường độ cao, có độ cứng và độ ổn định tuyệt vời sau khi xử lý chính xác và kiểm tra chất lượng nghiêm ngặt. Trong thời gian dài hoạt động liên tục, thiết bị có thể chịu được áp lực lớn và các hoạt động thường xuyên, và không dễ bị biến dạng, nới lỏng và các vấn đề khác, đảm bảo độ tin cậy cao và tuổi thọ dài của thiết bị.
Hệ thống truyền và điều khiển nâng cao: Nó được trang bị hệ thống truyền động động cơ tiên tiến và hệ thống điều khiển PLC, thực hiện tự động hóa và trí thông minh của hoạt động thiết bị. Các nhà khai thác chỉ cần đặt các tham số có liên quan trên giao diện máy và thiết bị có thể tự động hoàn thành thao tác làm phẳng theo chương trình đặt trước, với hoạt động đơn giản và hoạt động ổn định. Đồng thời, thiết bị được trang bị chẩn đoán lỗi và chức năng báo động hoàn toàn, có thể phát hiện kịp thời và giải quyết các vấn đề trong quá trình hoạt động, cải thiện hiệu quả sản xuất và sự thuận tiện của bảo trì thiết bị.
(4) Tiện ích hoạt động tốt
Người dùng - Thân thiện với con người - Giao diện máy: Màn hình cảm ứng màu lớn được sử dụng làm giao diện tương tác máy. Thiết kế giao diện rất đơn giản và trực quan, và hoạt động thuận tiện và dễ hiểu. Các nhà khai thác có thể dễ dàng hoàn thành các hoạt động như cài đặt tham số, khởi động và dừng thiết bị và giám sát trạng thái hoạt động thông qua màn hình cảm ứng, giảm đáng kể cường độ lao động và độ khó vận hành của các nhà khai thác.
Hệ thống thay đổi khuôn nhanh: Để đáp ứng nhu cầu làm phẳng của các tấm gốm xanh HTCC có các thông số kỹ thuật khác nhau, thiết bị được trang bị hệ thống thay đổi khuôn nhanh. Thông qua các hoạt động đơn giản, khuôn có thể được thay thế trong một thời gian ngắn, cải thiện tính linh hoạt và tính linh hoạt sản xuất của thiết bị và thích ứng với các nhiệm vụ sản xuất đa dạng.
3. Trường ứng dụng
CácMáy làm phẳng HTCCđược sử dụng rộng rãi trong các liên kết khác nhau của ngành công nghiệp thiết bị gốm nhiều lớp HTCC, bao gồm nhưng không giới hạn trong việc sản xuất các sản phẩm sau:
Cảm biến oxy chip HTCC: Trong quá trình sản xuất cảm biến oxy chip, việc làm phẳng chính xác các tấm gốm xanh bởi máy làm phẳng HTCC giúp đảm bảo tính nhất quán và độ ổn định của cấu trúc bên trong của cảm biến, do đó cải thiện độ chính xác và độ tin cậy của phép đo.
Gói gốm HTCC: Để sản xuất các gói gốm HTCC, máy làm phẳng có thể đảm bảo độ phẳng của các tấm gốm xanh trước khi dán và thiêu kết, để gói có hiệu suất điện và hiệu suất điện tốt hơn khi gói gọn các bộ phận điện tử.
Cảm biến áp suất HTCC: Trong việc sản xuất các cảm biến áp suất, độ phẳng của các tấm gốm màu xanh lá cây ảnh hưởng trực tiếp đến độ chính xác cảm biến áp suất của cảm biến. Máy làm phẳng HTCC cung cấp hiệu ứng làm phẳng tốt cho các tấm gốm xanh thông qua áp suất đồng đều và kiểm soát nhiệt độ chính xác, do đó cải thiện hiệu suất chung của cảm biến áp suất.
