1. Tổng quan về công nghệ gốm đa lớp
Công nghệ gốm nhiều lớp là nền tảng cho sản xuất điện tử hiện đại. Ba biến thể chính thống trị trường:
· Mlcc (tụ gốm đa lớp)
· Ltcc (gốm có nhiệt độ thấp)
· Htcc (gốm có nhiệt độ cao)
Sự khác biệt của chúng nằm ở lựa chọn vật chất, nhiệt độ Sininging, chi tiết về quy trình và các kịch bản ứng dụng.
2. Thông số kỹ thuật so sánh
|
Phân tích |
MLCC |
Ltcc |
Htcc |
|
Vật liệu điện |
Barium Titanate (Batio₃), TiO₂, Cazro₃ |
Glass-Ceramic, Geramic-Glass Composite |
Al₂o₃, aln, zro₂ |
|
Điện cực metal |
Ngày/cu/ag/pd-ag (nội bộ); Ag (terinals) |
Ag/Au/Cu/PD-Ag (Hợp kim Mấy nhỏ) |
W/mo/mn (kim loại có bao bì cao) |
|
Temp |
1100 bóng1350 ° C. |
800 bóng950 ° C. |
1600 bóng1800 ° C. |
|
KEY SẢN PHẨM |
Tụ điện |
Bộ lọc, bộ đôi, chất nền RF, ăng -ten |
Chất nền gốm, mô -đun năng lượng, cảm biến |
|
applations |
Điện tử tiêu dùng, ô tô, viễn thông |
Mạch RF/Lò vi sóng, mô -đun 5G |
Hàng không vũ trụ, điện tử công suất cao |

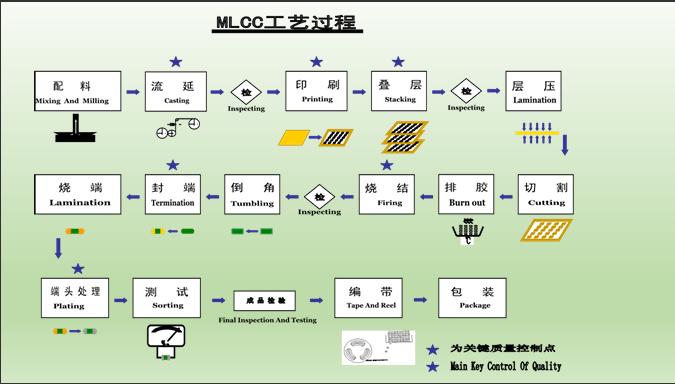

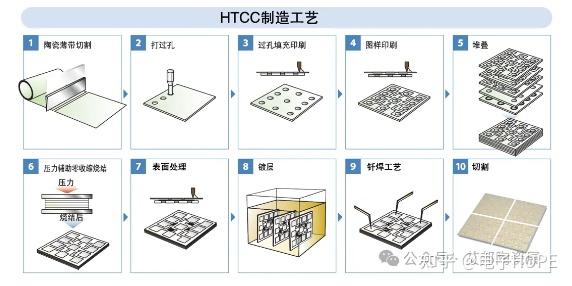

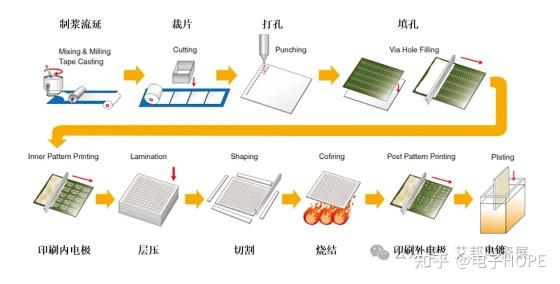

3. Quy trình sản xuất dòng chảy
Shared lõi các bước :
1
2. Inscreen in: gửi các mẫu điện cực (ví dụ: dán Ag cho LTCC, NI cho MLCC).
3. lamination: Các lớp xếp chồng dưới áp lực (20 Ném50 MPa).
4. sintering: bắn trong khí quyển được kiểm soát (N₂/H₂ cho MLCC, không khí cho LTCC/HTCC).
5. ermination: Áp dụng các điện cực bên ngoài (ví dụ: mạ Ag cho MLCC).
Sự khác biệt chính thức:
· Khoan via: LTCC/HTCC yêu cầu vias khoan laser cho các kết nối thẳng đứng; MLCC bỏ qua bước này.
· Bầu không khí
· Đếm layer:
4. Triệu suất đánh đổi
|
Metric |
MLCC |
Ltcc |
Htcc |
|
Mật độ cơ hội |
100 f/cm³ (cấp x7r) |
N/A (tập trung không thuộc tính) |
N/a |
|
Độ dẫn điện đó |
3 trận5 w/m · k |
2 trận3 w/m · k |
20 trận30 w/m · k (dựa trên ALN) |
|
Cte phù hợp |
Nghèo (so với SI) |
Vừa phải |
Tuyệt vời (Al₂o₃ 7 ppm/° C) |
|
Mất tần số cao |
Tan Δ <2% (ở 1 MHz) |
Mất chèn thấp (<0,5 dB @ 10 GHz) |
Ổn định lên đến tần số thz |
5. Đổi mới mới nổi
· Lớp cao MLCC: Công nghệ Layer TDK 0,4μm đạt được 220μF trong 0402 gói.
· Tích hợp 3D LTCC : Các thụ động nhúng của Kyocera, làm giảm kích thước mô -đun RF xuống 60%.
· HTCC cho môi trường khắc nghiệt
Phần kết luận:MLCC, LTCC và HTCC Technologies giải quyết các nhu cầu khác biệt trên phổ điện tử. MLCC thống trị các thành phần thụ động thu nhỏ, LTCC cho phép các hệ thống RF nhỏ gọn, trong khi HTCC vượt trội trong các ứng dụng môi trường khắc nghiệt. Tối ưu hóa quá trình từ khoa học vật chất đến thông qua kiến trúc, điều khiển sự tiến hóa liên tục của họ trong 5G, EV và các hệ thống hàng không vũ trụ tiên tiến.
-
